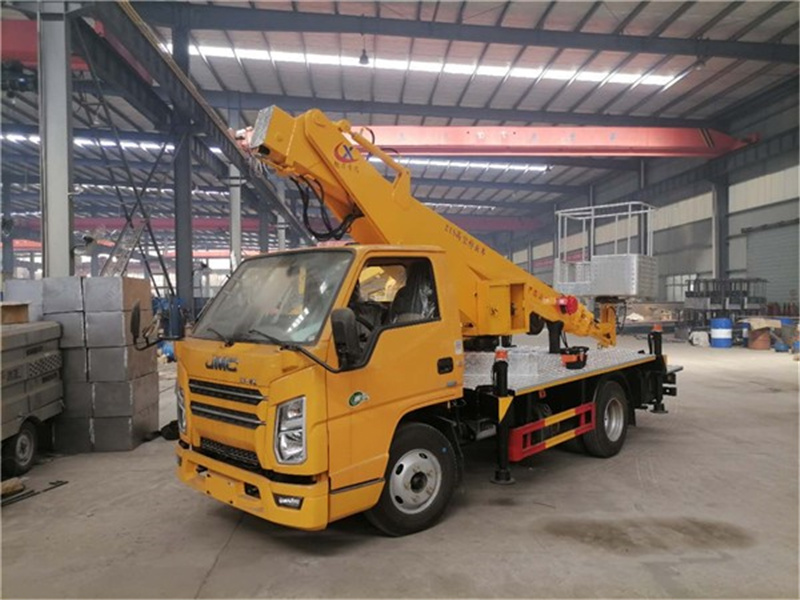

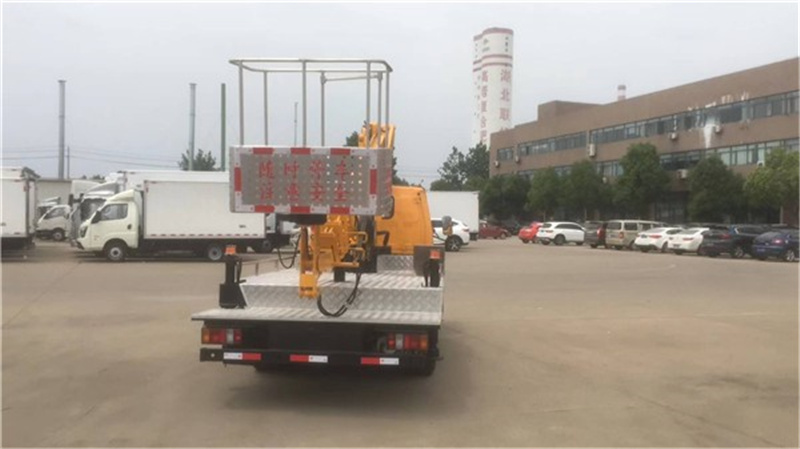

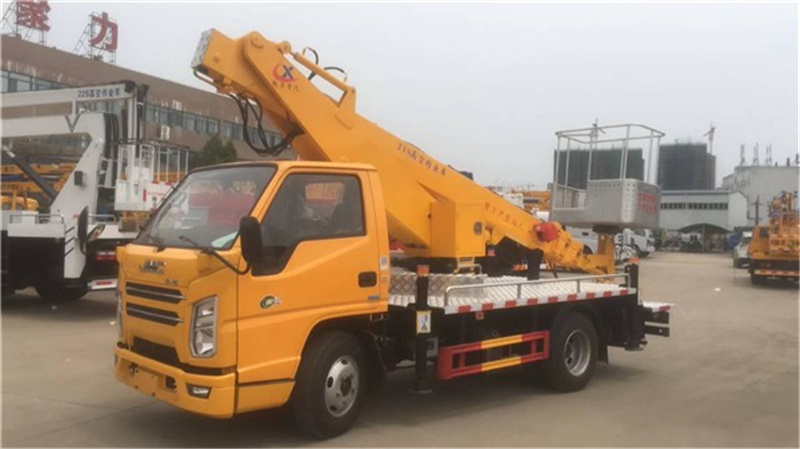

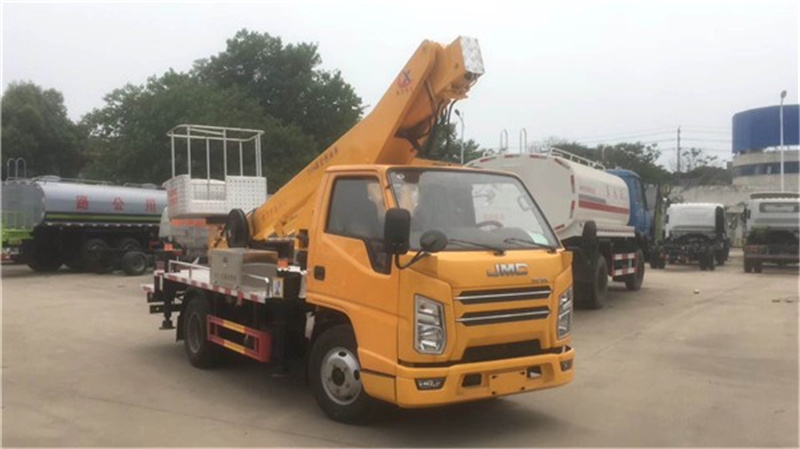

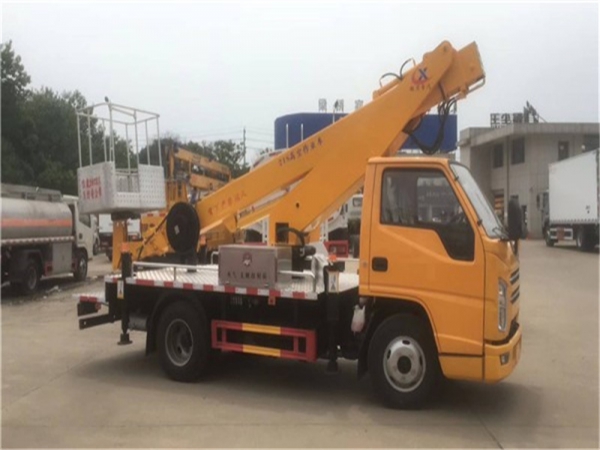

整车外形照片
主要技术参数:
HNY5047JGKJ6高空作业车主要技术参数 | ||||
类别 | 项目 | 单位 | 数据 | |
尺寸参数 | 总长 | mm | 5990 | |
总宽 | mm | 2010 | ||
总高 | mm | 3060 | ||
质量参数 | 乘坐人数(含驾驶员) | 人 | 2 | |
总质量 | kg | 4495 | ||
主要性能参数 | 工作平台额定载荷 | kg | 200 | |
**大作业高度 | m | 21 | ||
**大作业高度时作业幅度 | m | 2.9 | ||
**大作业幅度 | m | 9.5 | ||
**大作业幅度时作业高度 | m | 4.5 | ||
支腿跨距 | 横向 | mm | 3660 | |
纵向 | mm | 4300 | ||
臂架变幅时间 | s | 60 | ||
臂架回转速度 | s/r | 75 | ||
支腿收放时间 | s | 40 | ||
行驶参数 | 前悬 | mm | 1075 | |
后悬 | mm | 1815 | ||
后伸 | mm | / | ||
轴距 | mm | 2800 | ||
**高行驶速度 | Km/h | ** | ||
**小离地间隙 | mm | 223 | ||
接近角 | . | 21 | ||
离去角 | . | 16 |
配置说明
部件名称 | 简要说明 |
底盘 | 江铃 |
发动机 | 柴油发动机,国六排放 |
驾驶室 | 单排座,可乘坐2人,驾驶室配置空调,方向助力 |
围板及走台板 | 不锈钢围栏及防滑走台板 |
取力系统 | 手动操作 |
工作平台mm | 1**x650x1150 |
臂架形式 | 四节五边型工作臂,同步伸缩 |
支腿 | X型,单独可调 |

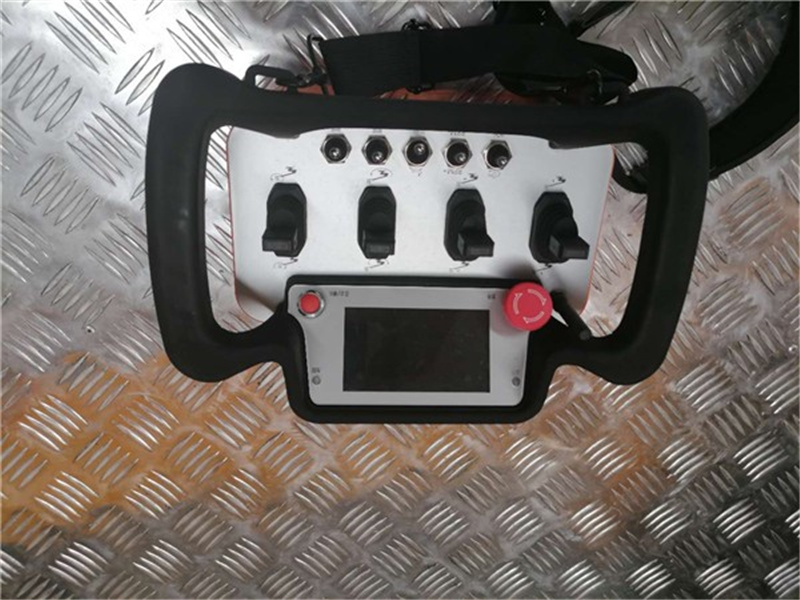

操作 | 遥控器电气操作 |
**系统 | 电液比例**系统,也可选装负载比例系统,实现双动作同步,实现无级调速 |
调平系统 | 液压自动调平 |
基本功能及配置
21米高空作业车基本功能安全配置:作业车可以实现平台载荷200KG,**大作业高度21米,**大作业幅度9.5米。 | |
名称 | 简要说明 |
上下车自动互锁装置 | 用于上下车互锁,防止误操作发生危险 |
水平检测功能 | 实时检测整车是否水平 |
应急电动应急泵 | 当发动机及主泵发生故障时,可将工作人员送回到地面 |
紧急停止装置 | 用于紧急停止操作 |
夜间安全**示装置 | 在车辆上有工程频闪灯,照明灯 |
整车水平状态测试仪 | 可检测整车横向纵向两个方向倾斜状态 |
实时通讯 | 在平台和地面配有无线对讲 |
主要性能特点
l K型支腿,稳定性好,可同时或单独操作,适应多种工况。
l 主要配套液压、电器件:平衡阀、**器等均为进口件,全比例系统配座椅。
l 底盘采用江铃国六底盘,配有空调,方向盘采用液压助力。
l

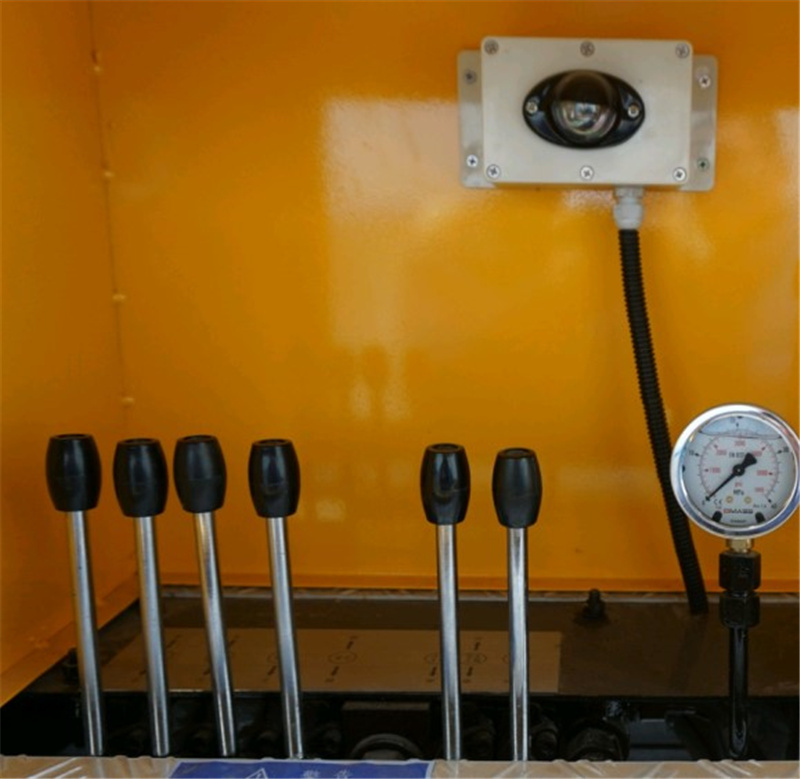

下车支腿操作箱配备照明灯,方便晚上工作,配置整车水平仪,保证车辆水平,确保安全。
l 平台左右回转采用进口封闭式摆动缸形式或电机驱动形式,工作灵活方便,安全可靠。
l 电脑**,自动限幅,危险工作报**,安全性能**。下车有显示器,实时显示整车作业工况。
l 四边形工作臂,同步伸缩,结构紧凑,作业效率高,作业范围大。伸缩油缸外置,链条伸缩机构,更容易观察故障点,方便维修。
l 整车电器采用CAN总线**系统,线路整齐、简易。整车有三处操作:平台操作,也可在地面用有线或无线操作,更方便观察作业空间,安全可靠,工作效率高。
备注:以上所列参数仅供用户参考,本公司保留对车型产品改进的权利。
